Compatibilità universale e installazione semplificata

Compatibilità universale e installazione semplificata. Nel panorama delle infrastrutture di rete moderne, la qualità dei componenti passivi è determinante per garantire prestazioni affidabili, scalabilità e conformità agli standard internazionali.

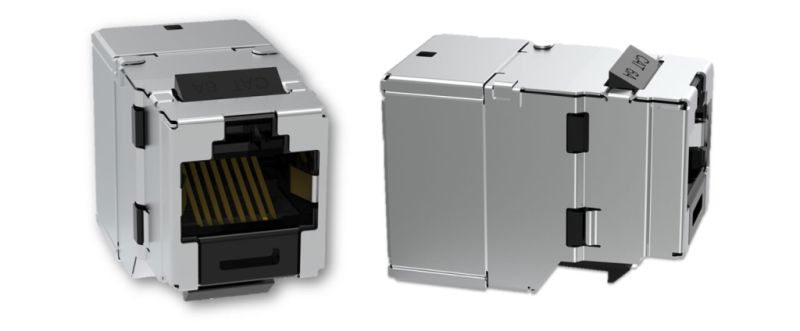

In questo contesto, Panduit presenta i suoi nuovi moduli jack keystone RJ45 compatti, progettati per applicazioni Categoria 6 e 6A, che si distinguono per innovazione, affidabilità e facilità d’installazione.

Compatibilità universale e ingombri ridotti

I nuovi moduli RJ45 keystone di Panduit sono compatibili con le prese keystone standard utilizzate da numerosi produttori di switch e pannelli di permutazione. Grazie alla profondità ridotta di soli 30 mm, si adattano perfettamente a installazioni in spazi limitati, come scatole da incasso, canaline a parete, pavimenti flottanti e sistemi a soffitto.

Affidabilità meccanica e prestazioni elettriche superiori

Uno dei punti di forza dei nuovi moduli è l’elevata resistenza meccanica: ogni connettore è sottoposto a 2.500 cicli di inserzione, ben oltre i 750 richiesti dalla norma IEC 60603-7.

Anche sul piano elettrico, questi moduli superano i requisiti previsti dalla norma ANSI/TIA-568.2-D per la Categoria 6A, garantendo una perdita per inserzione ampiamente contenuta e una trasmissione dati fino a 500 MHz.

Il modello SKJ6X88BL, in particolare, è stato testato per rispettare e superare le specifiche di canale e componente delle normative ANSI/TIA-568.2-E e ISO/IEC 11801, rendendolo conforme alla Classe EA.

Schermatura a 360° e identificazione univoca

Per garantire una protezione completa dai disturbi elettromagnetici (EMI), il connettore è dotato di schermatura integrata a 360°, eliminando la necessità di ulteriori passaggi durante l’installazione.

Ogni modulo è testato singolarmente e identificato con un numero di serie univoco, in linea con le procedure di controllo qualità Panduit, per una tracciabilità totale in caso di anomalie.

Supporto per reti ad alta velocità e alimentazione PoE

I connettori RJ45 Panduit supportano le più moderne applicazioni di rete: dal VoIP, ai servizi IP aziendali, fino alla trasmissione Ethernet 10GBASE-T.

Sono pienamente compatibili con applicazioni Power over Ethernet (PoE) e Power over HDBaseT, con una capacità di alimentazione fino a 100 W per porta, ideale per telecamere IP, access point wireless e sistemi di controllo intelligenti.

Conformità normativa e raccomandazioni d’installazione

Oltre alla conformità con gli standard ISO/IEC 11801, ANSI/TIA-568 e IEC 60603-7, Panduit raccomanda l’uso di cavi a coppie twistate Cat 6A o Cat 7 conformi alla norma IEC 61156-5.

È importante rispettare anche le direttive EN 50174-1/2, relative ai raggi minimi di curvatura e alle lunghezze di spellatura, per evitare degradazioni nelle prestazioni del sistema.

Per applicazioni a livello europeo, i moduli risultano conformi alla norma CEI 306-2, che guida la realizzazione degli impianti di cablaggio strutturato, e alla codifica UNEL 06016, utile per identificare in modo standardizzato i componenti installati.
