Mitutoyo lancia QM-Fit: il nuovo sistema di visione intelligente per misure rapide e intuitive

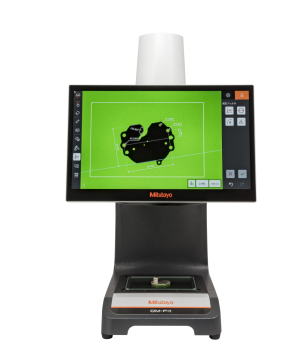

Mitutoyo, azienda attiva nel campo delle soluzioni di misura di precisione, ha presentato QM-Fit, una macchina di misura ottica manuale compatta e ad alte prestazioni, pensata per l’ispezione rapida e accurata di componenti piccoli e sottili.

Questo nuovo strumento ridefinisce la facilità d’uso grazie a un’interfaccia touch intelligente e rappresenta un’alternativa moderna ai tradizionali proiettori di profili.

Sistemi di misura facili e d’uso per tutti

QM-Fit è progettata per rendere le misure accessibili anche a operatori senza competenze specifiche. Grazie all’interfaccia utente intuitiva, al touch panel e al riconoscimento automatico dei pezzi, è sufficiente posizionare il componente sulla tavola per avviare la misura. Il sistema rileva automaticamente cerchi, linee e bordi, fornendo un feedback grafico in tempo reale.

La macchina esegue misure istantanee con riconoscimento automatico, eliminando la necessità di configurazioni, allineamenti o messe a fuoco manuali. Questo riduce il tempo ciclo e aumenta l’efficienza delle attività di controllo qualità.

QM-Fit: interfaccia intuitiva e supporto visivo

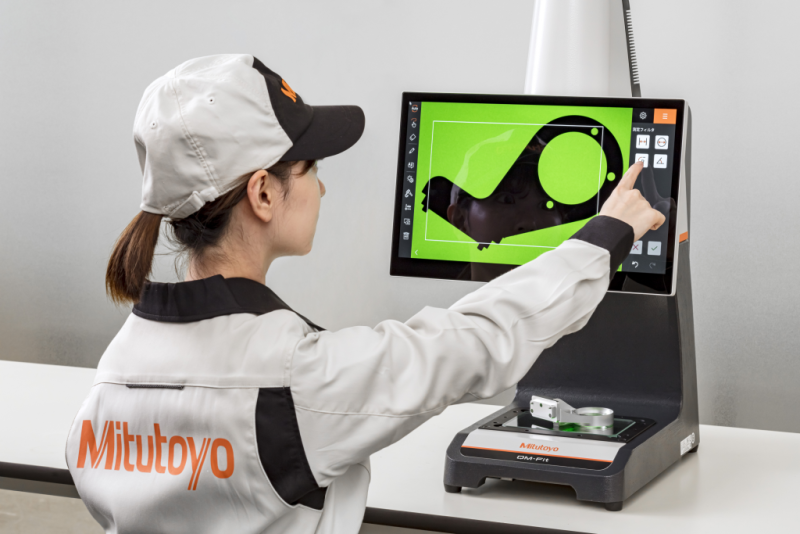

Il touchscreen guida l’operatore con istruzioni e suggerimenti automatici, riducendo il rischio di errore e i tempi di formazione. I risultati vengono mostrati in modo chiaro, con indicatori immediati di superamento o fallimento delle tolleranze impostate.

Una delle innovazioni principali è la funzione Caliper Snap, che consente di agganciare digitalmente righelli ai bordi o alle geometrie dei pezzi per effettuare misure rapide e precise, sostituendo la procedura manuale tipica dei proiettori di profili tradizionali.

Produttività elevata e riduzione dei costi grazie al sistema di visione intelligente di Mitutoyo

QM-Fit contribuisce a migliorare la produttività riducendo la variabilità tra operatori e la necessità di rilavorazioni. Lo zoom digitale fino a 100x e il rilevamento automatico velocizzano le misure, eliminando i colli di bottiglia nei processi di ispezione.

Con dimensioni di 366 × 407 × 621 mm e un peso di 25 kg, QM-Fit è una soluzione salvaspazio ideale per qualsiasi banco di lavoro. Integra un PC e un monitor touch da 15,6 pollici, una potente fotocamera a colori CMOS da 20 MP, obiettivo telecentrico e profondità di campo di 36 mm per immagini ad alta risoluzione e messa a fuoco precisa anche su superfici irregolari.

Il sistema garantisce accuratezza di ±10 µm e ripetibilità entro 2σ ≤ 4 µm. Le funzioni di tracciabilità integrate e la correzione delle condizioni ambientali assicurano la qualità e la ripetibilità delle misure.

QM-Fit: l’alternativa ai proiettori di profili

A differenza dei proiettori tradizionali, che richiedono allineamento e competenze specifiche, la soluzione proposta dall‘azienda QM-Fit automatizza il processo di rilevamento e visualizzazione, fornendo risultati più rapidi, coerenti e facilmente interpretabili. È la soluzione ideale per il controllo qualità, l’ispezione in ingresso e le applicazioni in officina.
